Funcionamiento transistor

Punto de corte

El transistor no conduce , cundo el transistor no conduce en sus extremos(Colector y Emisor) "cae" toda la tension de alimentacion (Vcc).



Un diodo cuando conduce siempre pierde algo de tension (0,7V).

 RESUMEN

El transisor en saturación.(Vcc=Vce).

IB=Vcc-Vbe/Rb

El transistor en corte:

Vcc=Vce

Saturacion: Vce= casi es un cortociercuito. "No tiene resistencia"

La union PN

Ejercicio Nº3

  β=100

10-2.2K*Ic+7.59

Ic=1.09mA

Ib=1.09/100=0.0109mA=10.9nA

Malla del colector:

Vt=IcRc+Vce ( Despejamos Ic)

Ic= Vt-Vce/Rc= 10-7.59/2.2=1.09mA

Para que este en activa Ic=G*Ib por lo tanto Ib= Ic/G=1.09mA/100=0.0109mA=10.9nA.

Malla de la Base:

Vt=IbRb+Vbe ( despejamos Rb)

Rb= Vt-Vbe/Ib= 5-0.625/0.0109=401K

Amplificacion de un transistor

Si me dicen que ß=100 significa que la corriente que pasa del colector al emisor es 1000 veces la I que pasa por la base

La gan

El Transistor.

El transistor es un componente electrónico formado de Silicio.

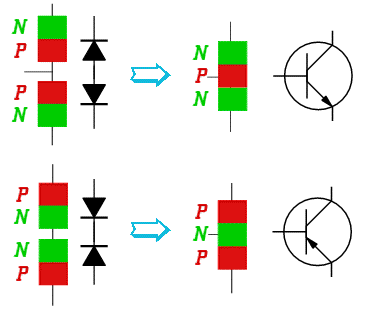

Sus uniones se llaman: PNP(Positivo negativo positivo) y NPN(Negativo positivo negativo).

El transistor lo podemos "dopar" es decir, ponemos ponerlo en función PNP o NPN.

El trasistor me obliga a que la corriente pase en un sentido determinado. Por ejemplo: Si su union es P-N, Solo pasara la corriente en sentido positivo-negativo y no negativo-positivo.

El transistor sirve como interruptor.

Estas dos fases de acotinuacion es el fundamento de la Electronica Digital:

-Si pasa corriente, el voltaje es 0

-Si no pasa corriente, el voltaje es 1

De la Base hacia el colector o hacia el emisor hay una "llave" para controlar la corriente.

¿Como se abre/cierra la llave?

Entrando corriente por la base, se cierra la ""llave,interruptor"" y deja pasar

Cuando no hay I base el interruptor esta abierto y no deja pasar la corriente.

Si el transitor esta saturado,deja conducir la corriente. Eso se llama CORTE

Frecuencia de corte del condensador

El filtro paso bajo ideal,esta formado por una bobina y una resistencia que crean una frecuencia de corte.

Esta frecuencia elimina las frecuencias que estan por encima de la frecuencia de corte.

La reactancia inductiva logra atenuar las frecuencias.

La frecuencia de corte cuando XL=R esta delimitada a 70,7%.

A frecuencias bajas(por debajo  de la frecuencia de corte) la reactancia inductiva es pequeña.


La bobina deja pasar las frecuencias bajas: XL=2π*F*L.

La formula para calcular la frecuencia de corte, es la siguiente.2π*l

Aquí os dejo una foto donde se ve muy claramente como funciona la frecuencia de corte y como va atenuando poco a poco la onda, hasta que la termine cortando entera.

El condensador: El condensador solo deja pasar las frecuencias altas. La fórmula de la frecuencia de corte es tambien: 2π*L.

problema repaso

CAPACIDAD/CONDENSADOR



XC=1/2PI*F*C=0=XL=infinito.

En continua un condensador es un circuito abierto.

XC=1/2PI*F*C. a mucha frecuencia funciona como un cortocircuito.

En la bobina funciona justamente al contrario que el                                                                                       condensador


                                                                                   XL=2PI*F*L=0=XL 0. Cortocircuito.

                                                                                    XL=2PI*F*L=inf. XL=circuito abierto




La onda roja esta adelantada respecto a la negra. El condensador ADELANTA la intensidad.
