El 555 es un circuito integrado con 8 patillas que son:
GND
TRIGGER
OUTPUT
RESET
CONTROL VOLTAGE
THRESHOLD
DISCHARGE
VCC
Las patillas mas"importantes" son:
Trigger: When the pin voltage falls bellow 1/3 Vcc, the timer is trigegered and the output goes high. In the monoestable configuration a high to low transistor on the trigger pin starts the timer.
Disparo: cuando el voltaje en la patilla cae por debajo de 1/3 de vcc, el temporizador se dispara y la salida va a alto.
En modo monoestable, la transicion de alto a bajo, la patilla del triger empieza con el temporizador.
En el siguiente(gif-imagen) hemos detectado un error. En la patilla 2 (Trigger) en vez de ir a Positivo, deberia ir al negativo por la siguiente explicacion:
El trigger lanza el disparo cuando en la patilla (-) le llega menos de 1/3 de Vcc que tenemos en la patilla (+)
Acontinuacion voy a dejar dos fotos de el circuito 555. La primera estara en la fase de Carga y la siguiente en fase de descarga

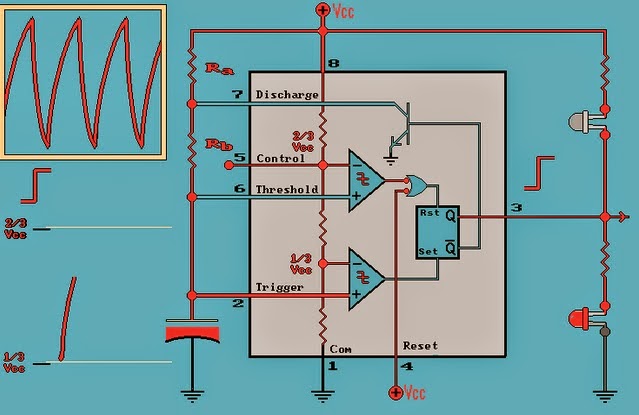

1-Carga.
El condensador se esta cargando y se carga entre el 173 del Trigger y 2/3 de Threshold:

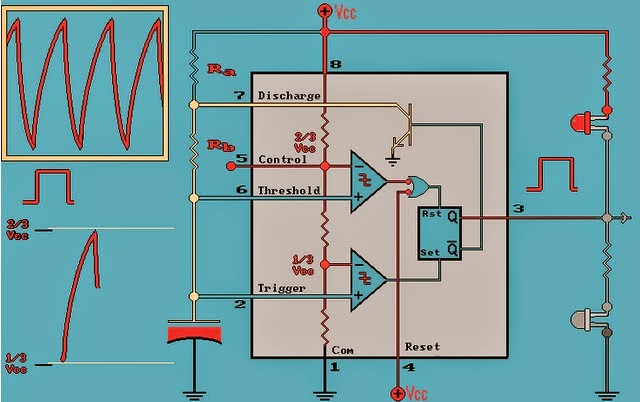

2-Descarga:
El condensador se va a descargar, a la tirra del transistor. En la imagen el recorrido de la descarga esta marcado en Amarillo.
En resumen el 555 dispones de 8 patillas. Las mas "importantes" son la patilla nº2(Trigger) y la 7 (Threshold).
Trigger: Dispara cuando V< 1/3 de Vcc y la salida va a alto.
Threshold: Cuando V>2/3 de Vcc, la salida va a 0.
Este es un circuito biestable, que quiere decir que es un circuito temporizado, que puedes combinar el encendido y el apagado.
lunes, 28 de abril de 2014
viernes, 4 de abril de 2014
Amplificador no inversor
Amplificador no inversor:
R2
La formula para hallar la ganacia es = A+1------
R1
En este circuito hay un divisor de tensión y tendriamos que usar la formula para poder sacarlo y esto es igual a V in
Vin= Vout · R1
--------------
R2 + R1
V-=V+ Esto es porque V- y V+ a
La formula para hallar la ganacia es = A+1------
R1
En este circuito hay un divisor de tensión y tendriamos que usar la formula para poder sacarlo y esto es igual a V in
Vin= Vout · R1
--------------
R2 + R1
V-=V+ Esto es porque V- y V+ a
Amplificador Inversor
Amplificador inversor:
Si ponemos tierra, todo se hace tierra.(+ y -)
Para poder hallar la amplificación tenemos que hacer está formula:
Vou V1
---------- = ---------- (entra por la puerta
R2 R1 inversora)
Ambos tienen que ser iguales pero hay que tener en cuenta el negativo.
Vo R2
si una resistencia es mayor que la otra podemos pultiplicar x2 y cambiarian pasaria a ser ------=-----
Si ponemos tierra, todo se hace tierra.(+ y -)
Para poder hallar la amplificación tenemos que hacer está formula:
Vou V1
---------- = ---------- (entra por la puerta
R2 R1 inversora)
Ambos tienen que ser iguales pero hay que tener en cuenta el negativo.
Vo R2
si una resistencia es mayor que la otra podemos pultiplicar x2 y cambiarian pasaria a ser ------=-----
